En kunde havde brug for et parti tilpassede smedede kædekomponenter til en eksisterende kraftig transportørenhed. Vores omfang dækkede de smedede ledkomponenter lavet efter kundens tegninger, snarere end designet eller leveringen af hele kæden. Delene skulle passe konsekvent, bevæge sig uden for stort spil og modstå gentagen belastning og slid under brug.
BestProkoordinerede smedning, varmebehandling, efterbehandling og eftersyn som ét projekt, hvilket gav kunden ét kontaktpunkt fra tegningsgennemgang til endelig frigivelse.
Komponent: Kundedesignet smedet link-komponent
Kundeansøgning: Eksisterende kraftigt transportkædesystem
Materiale: Kundespecificeret varmebehandlet legeret stål
Udbudsomfang: Lukket smedning, trimning, varmebehandling, sprængning, lokal efterbehandling og inspektion
Hovedbekymringer: Gaffelåbning, parringsdimensioner, sektionsovergange, batchkonsistens og varmebehandlingskontrol
Den åbne gaffelform gør disse specialsmedede kædekomponenter følsomme over for variation. Hvis afstanden eller justeringen af de to arme ændres under smedning eller varmebehandling, kan den samlede kæde blive for stram, for løs eller ujævnt belastet.
Før produktionen gennemgik vi tegningen omkring de områder, der direkte påvirker brugen:
Gaffelåbning og armjustering
Parringsbredde og kontaktflader
Bærende overgange omkring åbningen
Bearbejdningsgodtgørelse på funktionelle overflader

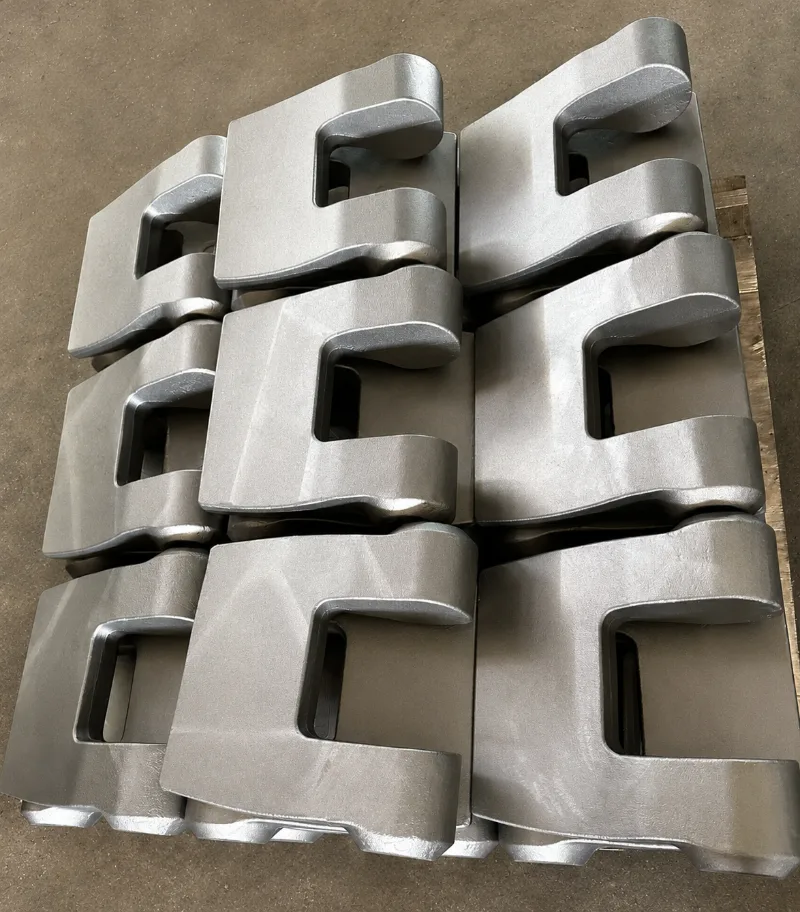

Smedning med lukket matrice blev brugt til at give den styrke, der kræves under gentagen belastning. Legeringskvaliteten og varmebehandlingstilstanden fulgte kundetegningen; de blev ikke ændret til en mere bekvem erstatning. Efter varmebehandling blev delene skudblæst for at fjerne kalk og efterlade den praktiske industrielle finish vist på billedet.
Inspektion fokuserede på de dimensioner, der påvirker montagen, sammen med armjustering, kontaktflader og den specificerede varmebehandlingstilstand. Det færdige parti viste ensartede gaffelåbninger og -profiler, hvilket gjorde det muligt for delene at flytte ind i kundens kædemonteringsstadie uden yderligere korrektion.
For kunden var den største fordel enkel: Færre grænseflader at administrere og et team, der er ansvarligt for at holde smednings-, efterbehandlings- og inspektionskravene på linje.
Hvis dit kæde-, transportør- eller materialehåndteringsprojekt kræver specialfremstillede smedede kædekomponenter eller andre dele af legeret stål fremstillet efter tegning, skal du sende os 2D-tegningen, krav til materiale og varmebehandling, mængde og enhver tilgængelig monteringsinformation.
Ingeniørteamet hos BestPro kan gennemgå smedningsgennemførlighed, værktøj, bearbejdningsgodtgørelse og de inspektionspunkter, der betyder noget før tilbud. Vi fremstiller specialfremstillede smedede dele efter kundetegninger; den omgivende kæde eller maskinsamling forbliver kundens design.
Del dine tegninger og projektkrav for at modtage en praktisk fremstillingsgennemgang og tilbud.
